產品用途
用于電力設備檢測及預防性試驗工頻打耐壓。
產品優點
輕便、運輸和移動方便。
產品參數
輸出電壓：150KV 輸出電流：133mA。
成套設備

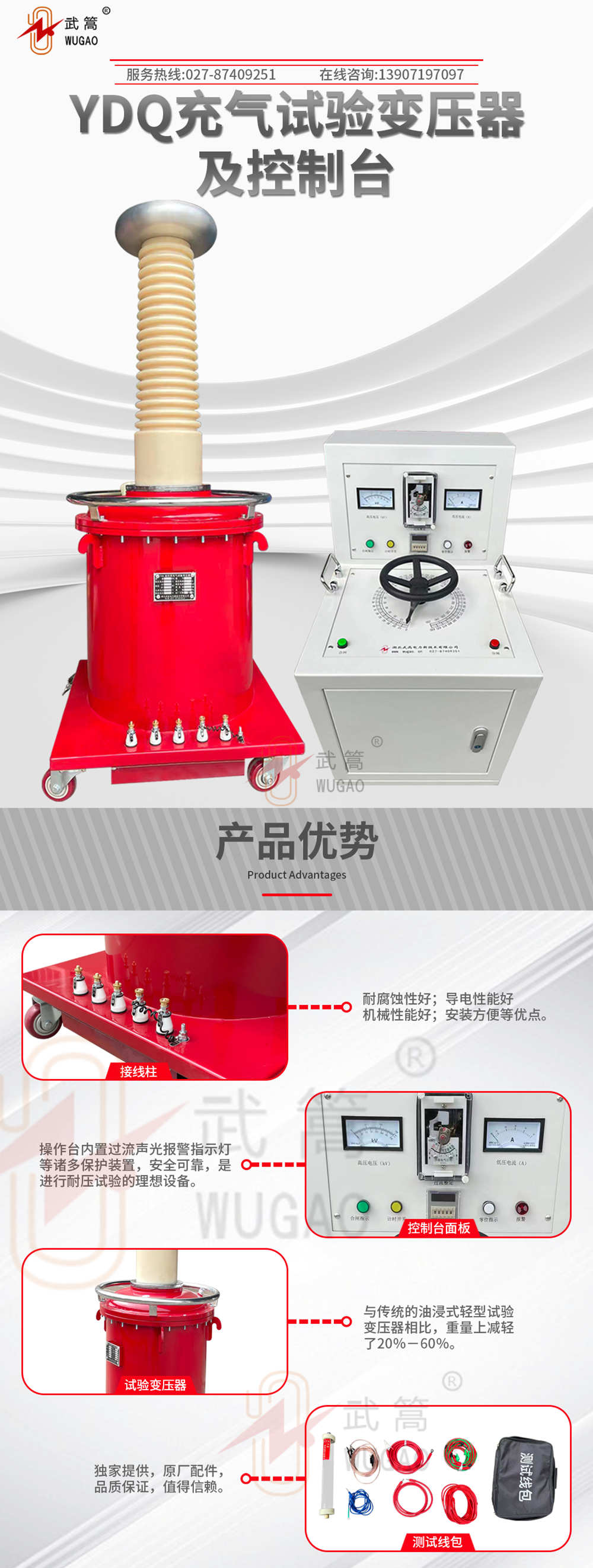

高壓充氣試驗變壓器1臺；控制臺1臺。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 overview
試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

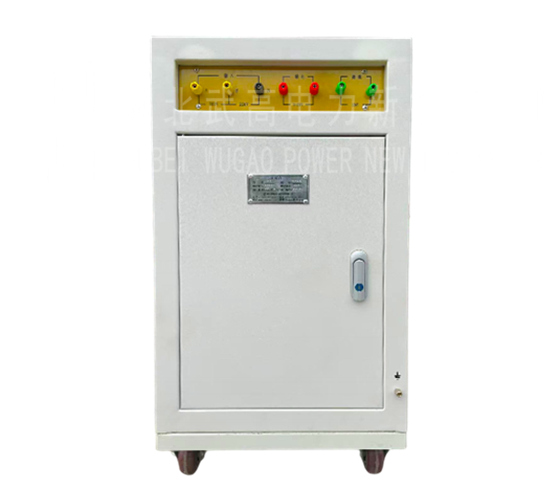

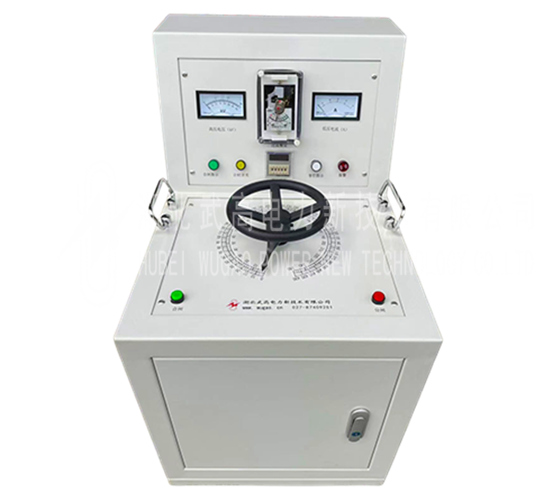

本系列操作臺用于0.5～20KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表、電子過流保護電路（操作臺為機械式過流保護）、計時以及計時和過流聲光報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗配套操作的理想設備。
YDQ系列高壓試驗變壓器額定參數：紅色文字為當前產品參數
規格 |
容量 KVA | 低壓側 | 高壓側 | 測量變化 | 60分鐘溫升℃ | 阻抗電壓％ | 空載電流 ％ |
質量 kg |
外形尺寸 長Х寬Х高 mmХmmХmm | ||
電壓 V | 電流 A | 電壓KV | 電流 mA | ||||||||
3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 35 | 350*350*600 |
6/50 | 6 | 200 | 30 | 50 | 120 | 500 | 50 | 10 | <4 | 40 | 380*380*700 |
10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 50 | 400*400*800 |
15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 70 | 400*400*850 |
20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 85 | 450*450*850 |
30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 100 | 500*500*900 |
50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 120 | 600*600*900 |
10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 65 | 400*400*1100 |
15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 85 | 420*420*1100 |
20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 100 | 500*500*1100 |
30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 110 | 520*520*1200 |
50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 125 | 570*570*1200 |
10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 90 | 540*540*1200 |
15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 100 | 520*520*1200 |
20/150 | 20 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 110 | 520*520*1200 |
20/200 | 20 | 400 | 50 | 200 | 100 | 1000 | 50 | 8 | <4 | 150 | 620*620*1600 |
50/200 | 50 | 400 | 125 | 200 | 250 | 1000 | 50 | 8 | <4 | 220 | 640*640*1700 |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
