產品用途
能對220V～550kV的電壓線路全智能核相，同時用于驗電、相序測試，變壓器組別判斷等。
產品別稱
全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相。
產品組成

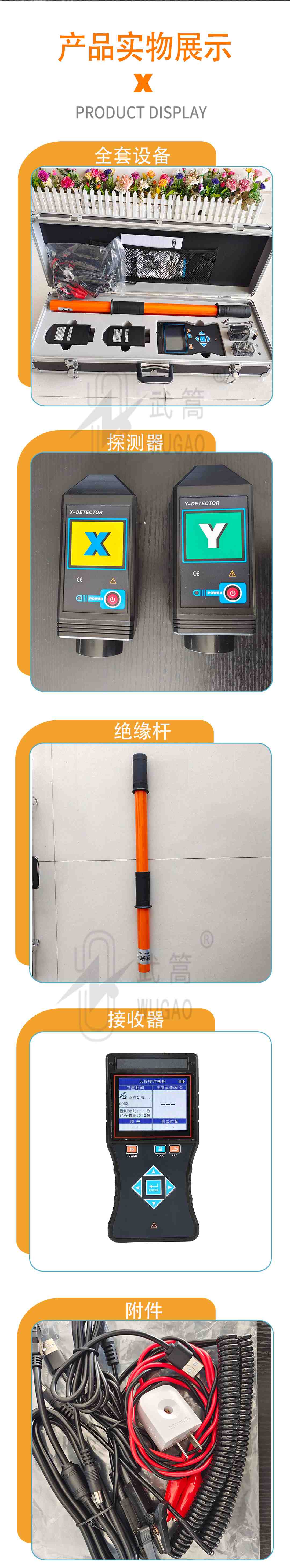

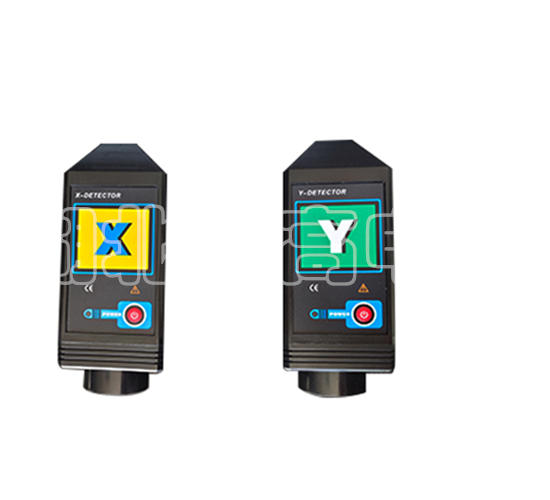

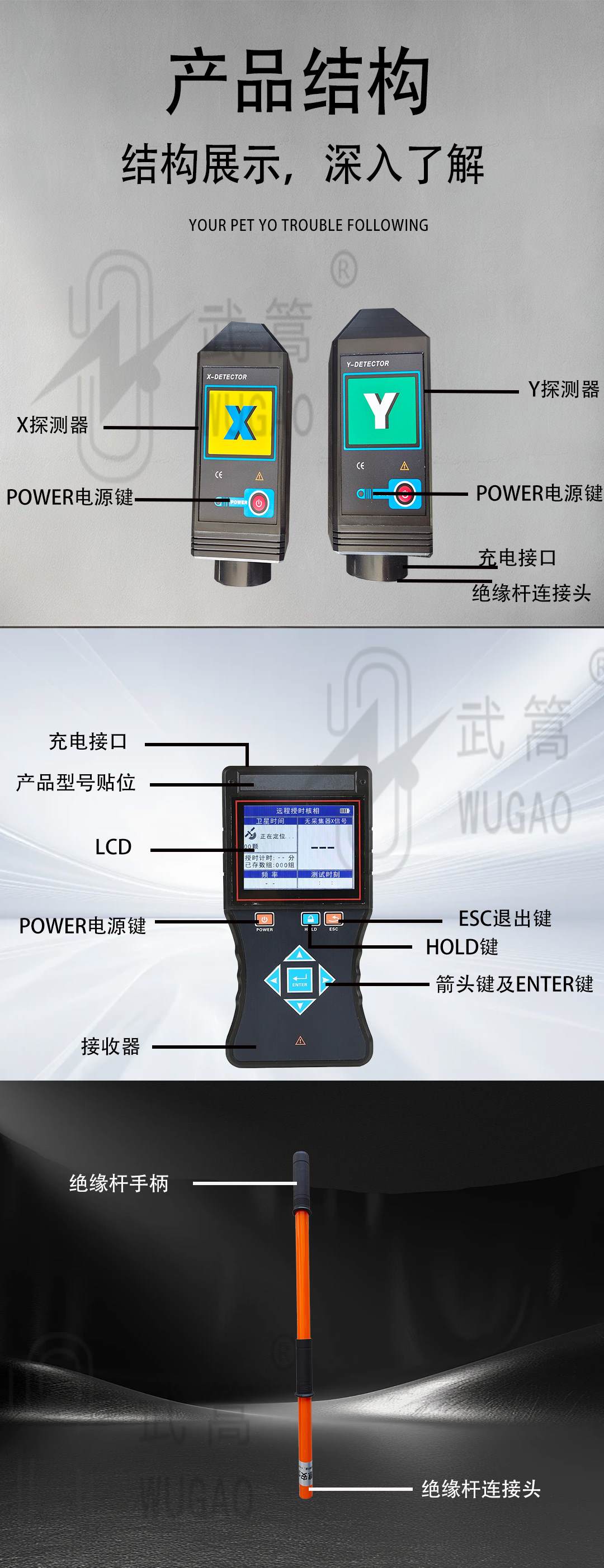

由無線接收器、探測器、伸縮絕緣桿等組成。
產品優點
無需直接接觸高壓導線，語音提示，清晰直觀。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品簡介 Product Introduction

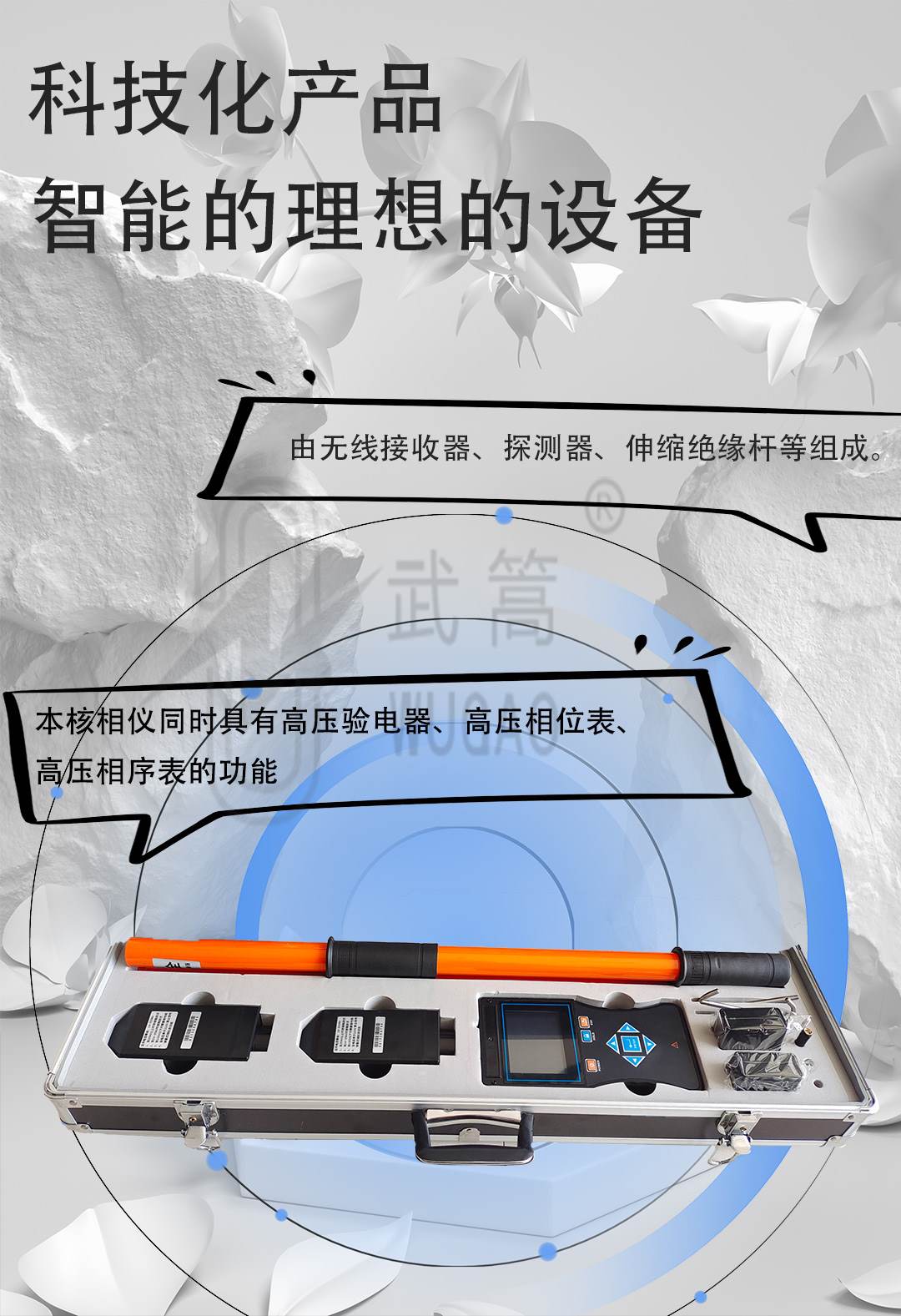

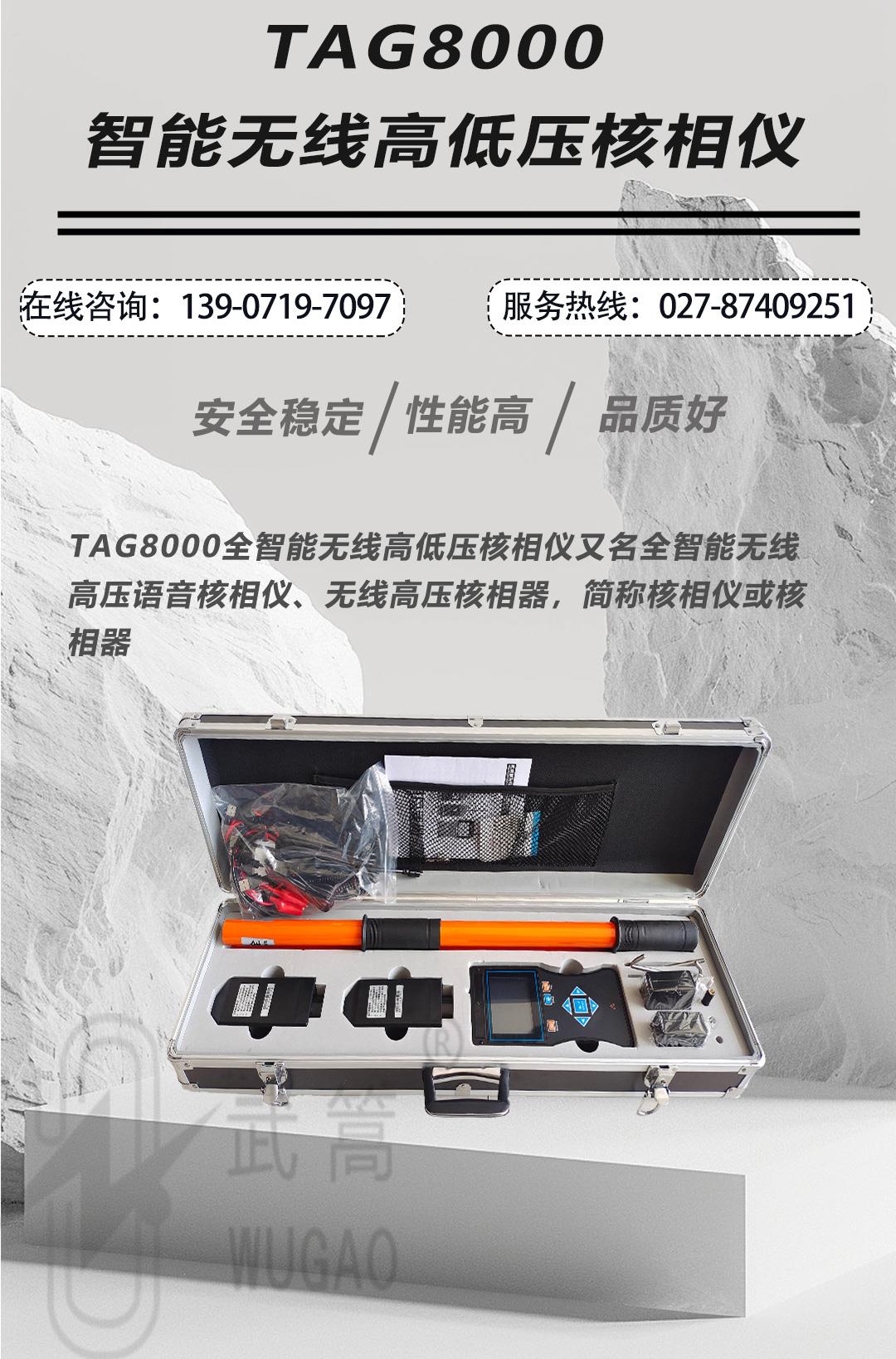

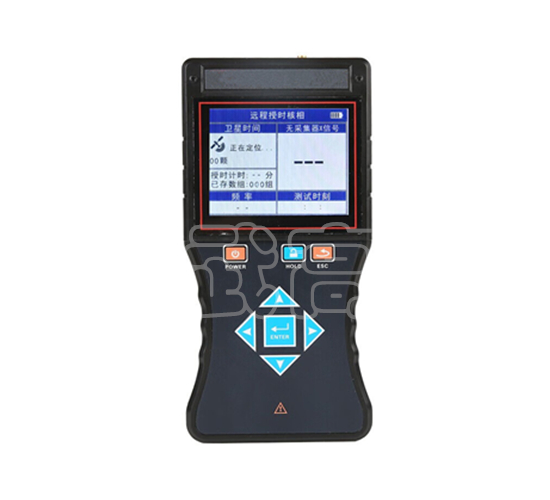

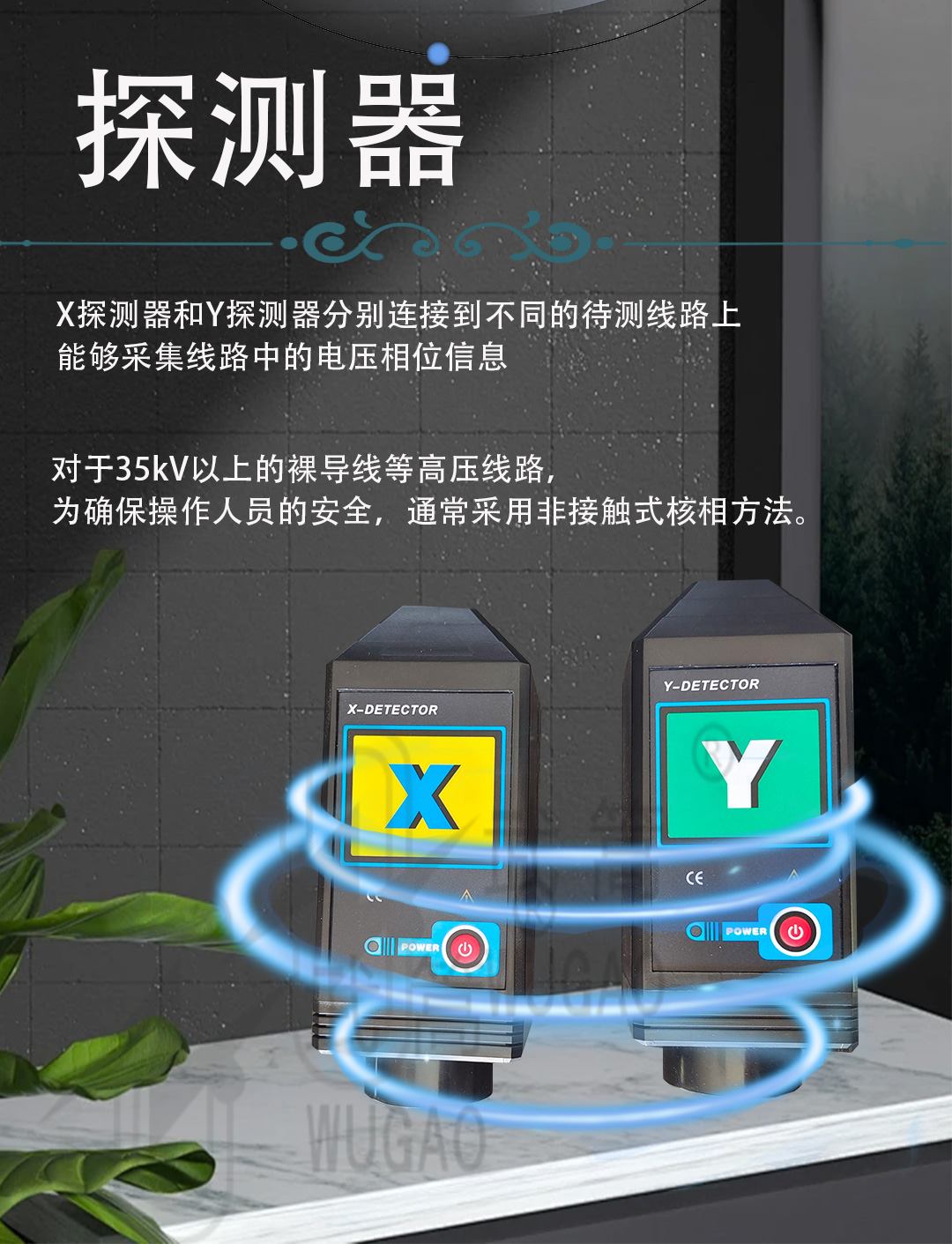

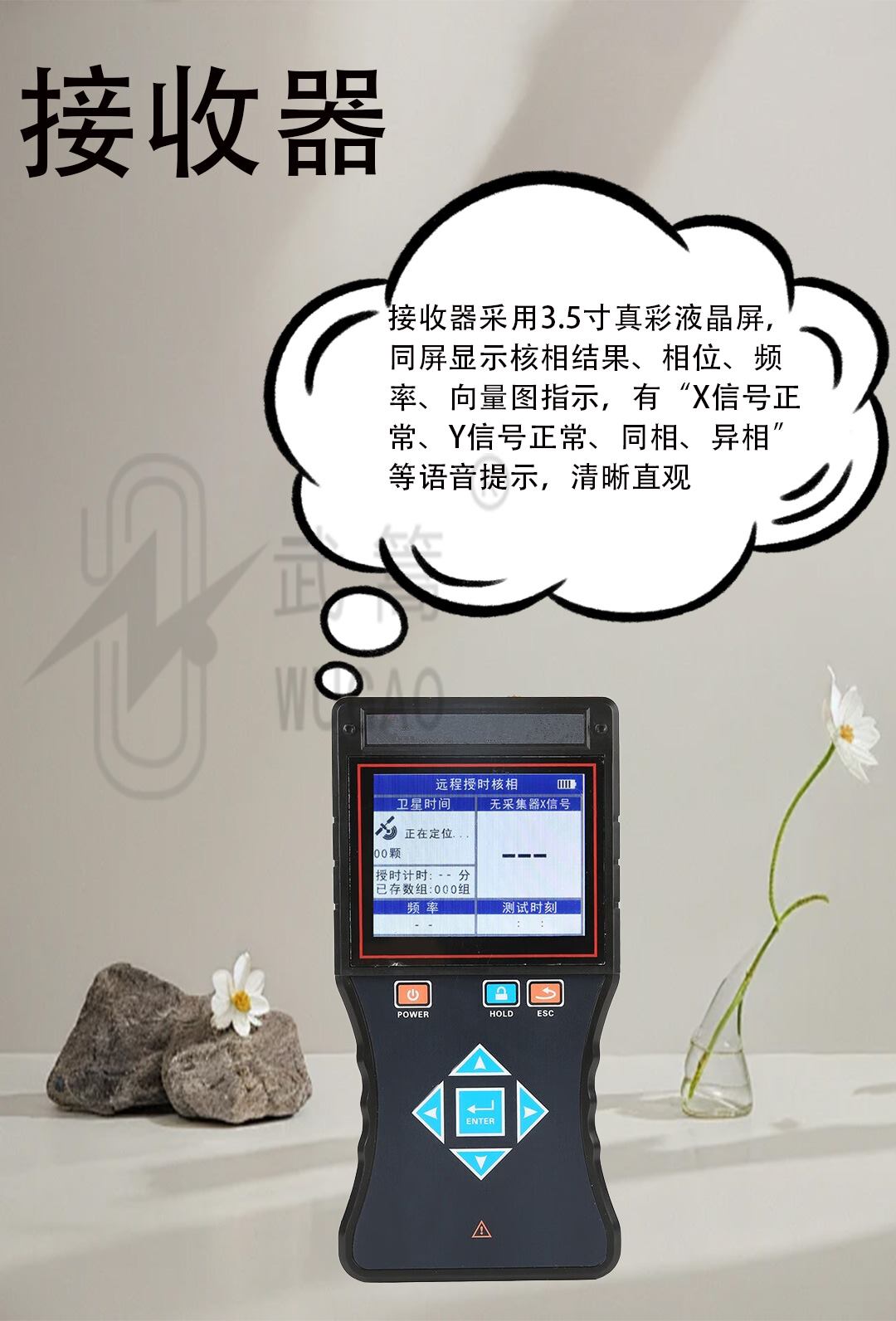

TAG8000全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、電壓、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
技術規格 technical specifications

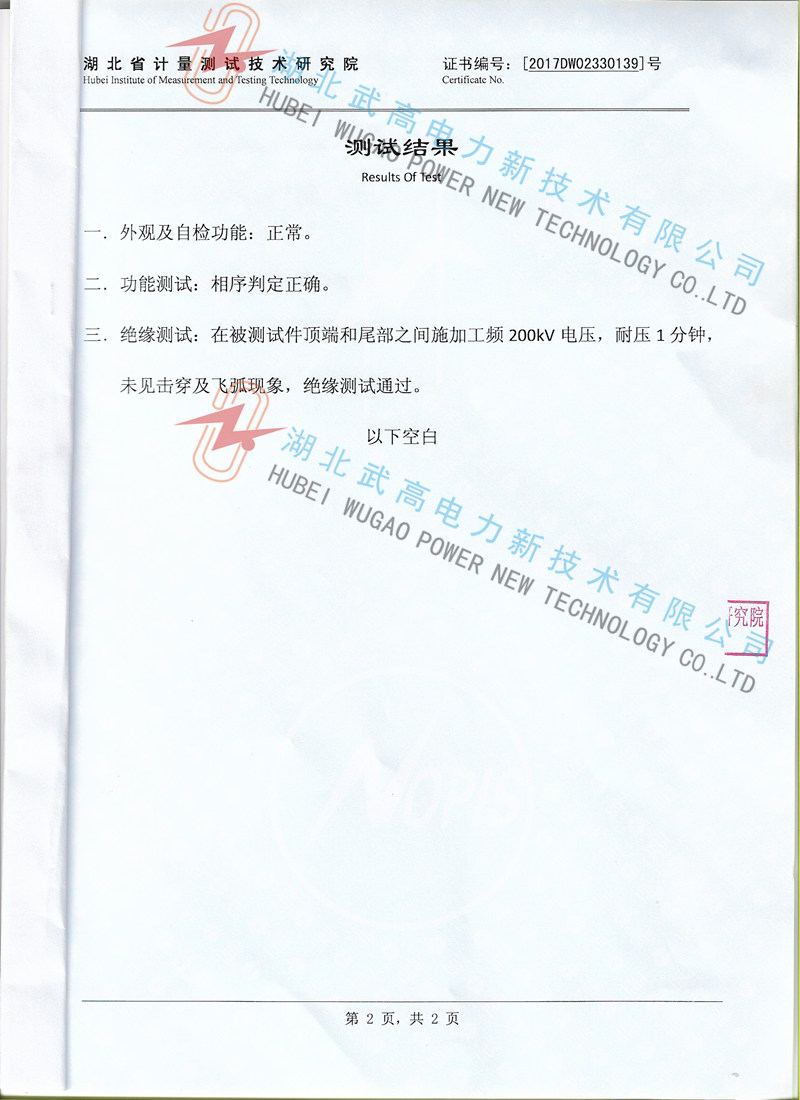

功 能 | 高低壓無線語音核相、頻率、相位、相序、驗電測試 |
電 源 | 接收器： DC 7.4V 3000mAH可充鋰電池 探測器： DC 3.7V 1000mAH可充鋰電池 USB充電接口，連續工作約10小時 |
傳輸方式 | 315MHz、433MHz無線傳輸 |
核相距離 | 最大約160m |
顯示模式 | 3.5寸真彩液晶屏顯示 |
量 程 | 核相電壓等級：AC 1V～550kV |
相位：0.0°～360.0° | |
電壓：1kV～35kV | |
頻率：45Hz～75Hz | |
分 辨 率 | 0.1°；0.1Hz；1V |
精 度(23℃±5℃，80%RH以下) | 相位：≤±10° |
電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt） | |
頻率：≤±2Hz | |
相別定性 | 同相:－30°～30°；異相: 90°～150°和210°～270° |
語音功能 | 同相、異相、X信號正常、Y信號正常等語音功能 |
絕緣桿尺寸 | 拉伸后長約3.2m；收縮后長約0.6m |
數據存儲 | 9999組 |
核相方式 | 接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
非接觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作) | |
輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接,增強信號 | |
驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 |
換 檔 | 自動換檔 |
采樣速率 | 2次/秒 |
儀表尺寸 | 探測器：長寬厚145mm×60mm×50mm |
接收器：長寬厚207mm×101mm×45mm | |
背光控制 | 按上下箭頭鍵調整背光亮度 |
感應強度控制 | 根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
數據保持 | 測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
數據查閱 | 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“----”符號 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電量不足時： 探測器：電源指示燈慢閃，提醒充電； 接收端：電池電壓低符號顯示，提醒充電 |
額定電流 | 探測器：20mA max；接收器：200mA max |
儀表質量 | 探測器：342g(含電池) |
接收器：450g(含電池) | |
絕緣桿：0.5 kg(1根) | |
總質量：5.61kg(含儀表箱) | |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
干 擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
絕緣強度 | 絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間) |
探測器：2000V/rms(外殼兩端之間) | |
接收器：2000V/rms(外殼兩端之間) | |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
