您當前的位置： 首頁 - 產品中心 - 耐壓試驗設備
產品用途
本產品測試各種高壓電器設備的絕緣性能。
產品特點
采用充油絕緣，交直流兩用，手動控制箱，輕巧耐用。
高穩定
多臺串級，電壓疊加得到更高電壓輸出。
產品規格
電壓：AC:50KV DC:70KV
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 overview

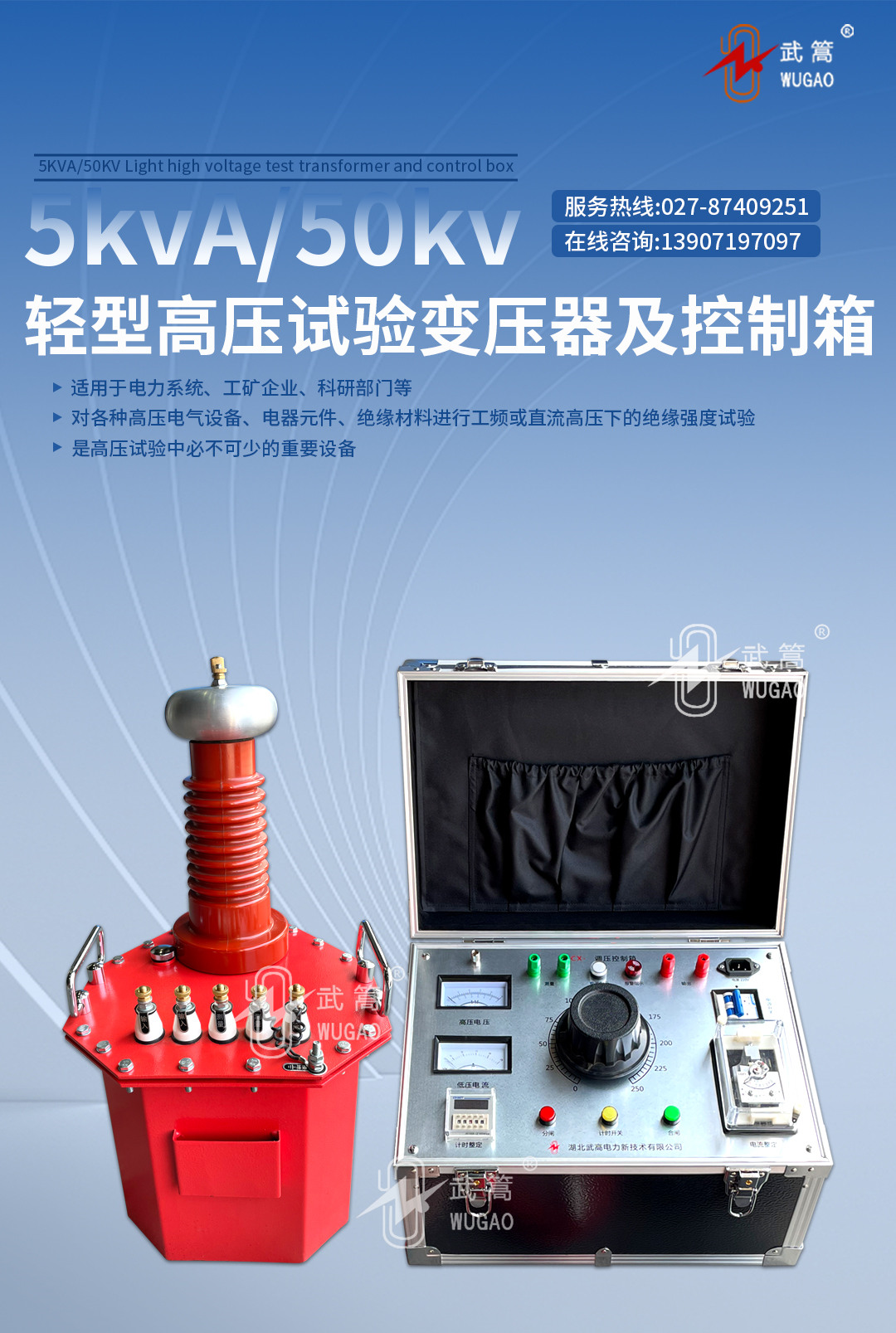

YD系列輕型交流高壓試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列輕型交直流高壓試驗變壓器是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品別稱 Other name
高壓試驗變壓器及控制箱（臺）、工頻試驗變壓器、試驗變壓器、工頻耐壓儀、工頻耐壓機、工頻耐壓試驗裝置等等。
成套設備 complete sets of equipment

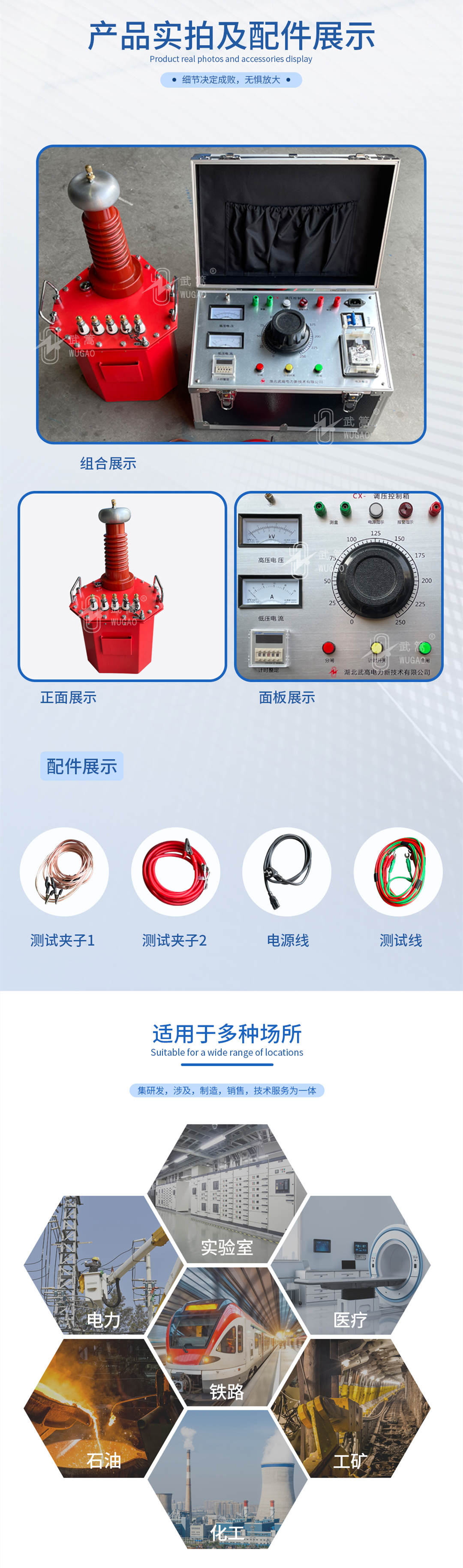

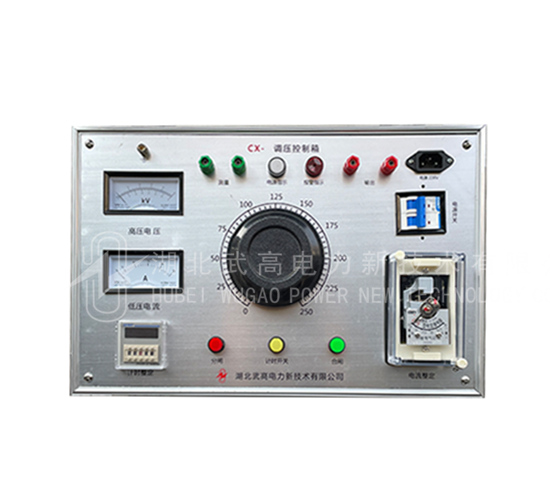

高壓試驗變壓器及控制箱（臺）各1臺，成套配套使用，控制箱用于調壓控制。
本系列產品中有200V的串級抽頭，可二臺或三臺串級成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高電壓。并可根據用戶需要在高壓繞組中抽出5 – 15KV的中壓抽頭，供高壓電機作交流耐壓試驗。
并可定制特殊規格的試驗變壓器。來電咨詢：027-87409251 13907197097
試驗變壓器主要技術參數表 Table of Main Technical Parameters of Test Transformer
————以下以交直流試驗變壓器為參考，AC為交流，DC為直流，紅色文字為當前設備交流參數。
YD系列輕型交直流試驗變壓器
型 號 | 容量 | 高壓電壓（KV） | 高壓電流（mA） | 低壓輸入 | 變比 | 溫升℃ | |||
(KVA) | AC | DC | AC | DC | 電壓(V） | 電流（A） | 高/儀 | 30分鐘 | |
YD-1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
YD-3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
YD-5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 500 | 10 |
YD-10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 10 |
YD-20/50 | 20 | 50 | 70 | 400 | 100 | 380 | 53 | 500 | 10 |
YD-30/50 | 30 | 50 | 70 | 600 | 100 | 380 | 79 | 500 | 10 |
YD-40/50 | 40 | 50 | 70 | 800 | 105 | 380 | 105 | 500 | 10 |
YD-50/50 | 50 | 50 | 70 | 1000 | 100 | 380 | 132 | 500 | 10 |
YD-10/100 | 10 | 100 | 140 | 100 | 50 | 200 | 50 | 1000 | 10 |
YD-20/100 | 20 | 100 | 140 | 200 | 100 | 380 | 53 | 1000 | 10 |
YD-30/100 | 30 | 100 | 140 | 300 | 100 | 380 | 79 | 1000 | 10 |
YD-40/100 | 40 | 100 | 140 | 400 | 100 | 380 | 105 | 1000 | 10 |
YD-50/100 | 50 | 100 | 140 | 500 | 100 | 380 | 132 | 1000 | 10 |
YD-20/150 | 20 | 150 | 210 | 133 | 100 | 380 | 53 | 1000 | 10 |
YD-30/150 | 30 | 150 | 210 | 200 | 100 | 380 | 79 | 1000 | 10 |
YD-40/150 | 40 | 150 | 210 | 267 | 100 | 380 | 105 | 1000 | 10 |
YD-50/150 | 50 | 150 | 210 | 333 | 100 | 380 | 132 | 1000 | 10 |
YD-100/150 | 100 | 150 | 210 | 667 | 150 | 380 | 263 | 1000 | 10 |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。
2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。
3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。
4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！
