產品用途
是電力、電氣行業在調試中需要大電流場所的必需設備，可進行大電流沖擊試驗。
產品特點
電腦液晶顯示器工業一體機，電腦觸摸屏操作。
產品組成

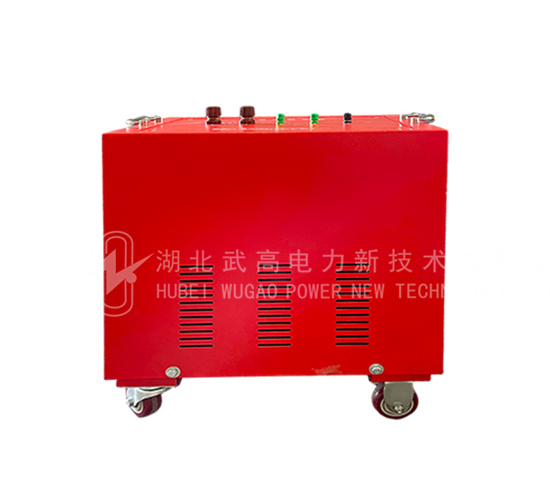

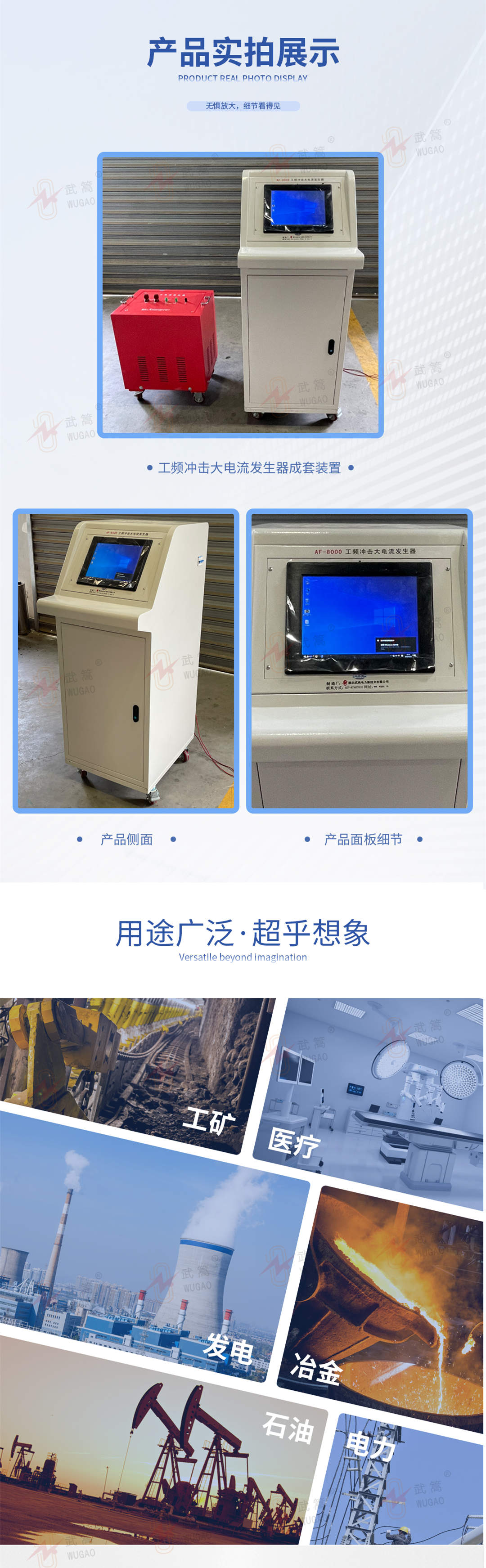

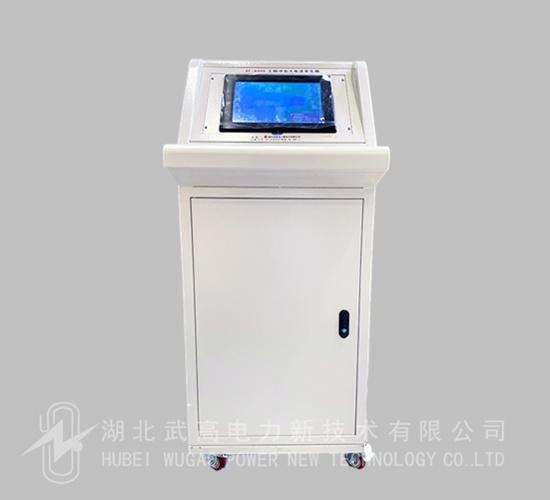

大電流發生器主體、智能控制臺各1臺。
輸出電流
8000A，具有體積小、重量輕。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述 Overview

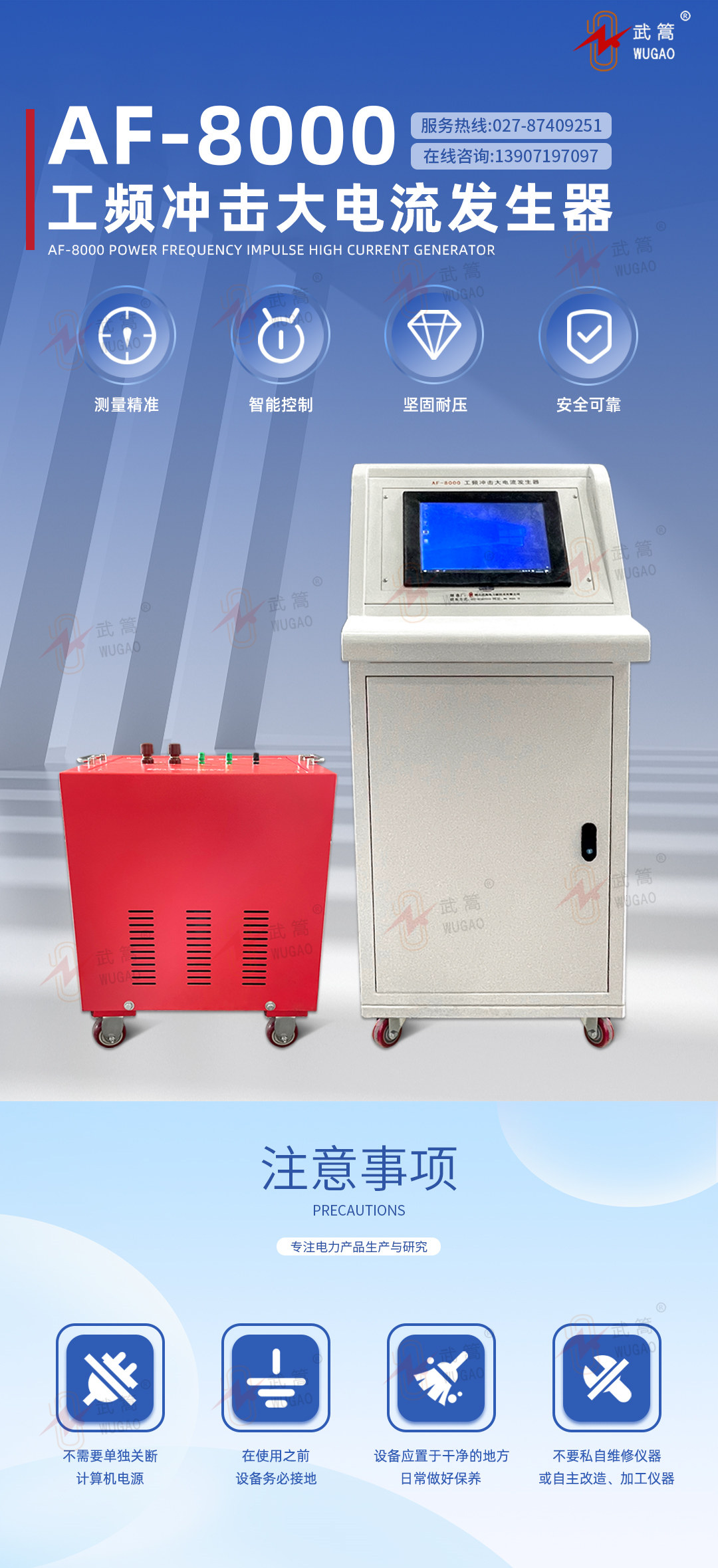

AF 系列工頻沖擊大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，本大電流發生器采用PLC控制電路，連接工業電腦，可以進行大電流沖擊試驗，并能生成“時間-電流”曲線，具有體積小、重量輕、使用維修方便等特點。

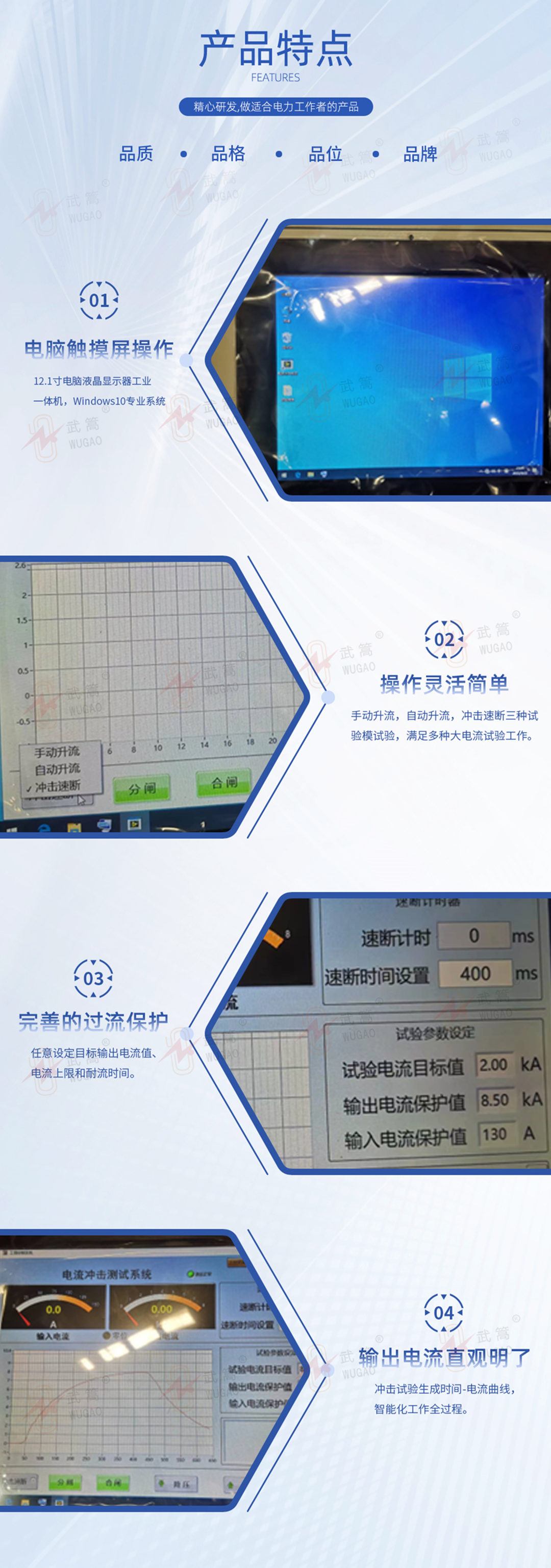

產品特點 Product Features
12.1寸電腦液晶顯示器工業一體機，電腦觸摸屏操作，Windows10專業系統
高精度電流傳感器傳輸數據。三菱原產PLC和數據模組通訊電腦，高速采樣，運行穩定。
人機對話菜單操作方式，智能化工作全過程。
手動升流，自動升流，沖擊速斷三種試驗模試驗，滿足多種大電流試驗工作。操作靈活簡單。
輸出電流顯示直觀明了。沖擊試驗生成時間-電流曲線，
完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。
具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
升流速度由步進電機調節，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。
精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
自動錯誤診斷，易于發現和解決問題。
技術參數 Technical Parameter
1.電源，380V,供電容量30KVA
2.輸入電流 125A,輸出電流 8000A
3.單相 50HZ 輸出
4.通流計時范圍：999S
5.沖擊計時范圍：0-9S，精確度1mS
6.環境溫度：－10℃至 50℃
7.電流精度 ≤1.0% (F.S)
8.主要參數：
型 號 | 輸出容量 （kVA） | 輸出電流（A） | 電源電壓（V） | 開口電壓 （V） | 電 源 相 數 |
備 注 |
AF-40/8000 | 40 | 8000 | 380 | 5 | 2 | 分體 |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
